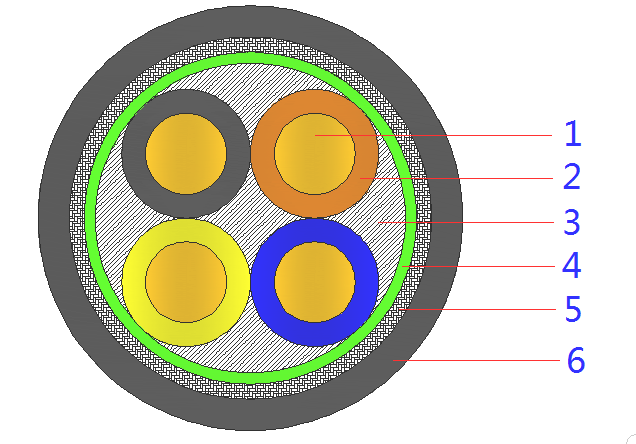

    已經為大家介紹過有關KVVP系列控制電纜的結構圖示了，現在我們就再深入的了解一下KVVP2/KVVP3控制電纜結構圖示，其主要區別還是在于芯數上，下面我們一起來看一下結構圖：主要還是6個組成部分。

技術要求                             應符合GB/T9330.2-2008標準中的規定。

6

護套

聚氯乙烯護套

5

屏蔽層

銅絲或鍍錫銅絲

借（通）件登記

4

繞包帶

聚酯帶

描   圖

3

填充

聚丙烯撕裂薄膜

2

絕緣

聚氯乙烯絕緣

描   校

1

導體

TR圓銅線或鍍錫圓銅線

序號

代號

名稱

備注

舊底圖總號

銅芯聚氯乙烯絕緣 聚氯乙烯護套控制電纜 KVVP2、KVVP3（4～61芯）（0.75～2.5mm2）（4～14芯）（4～6mm2）（4～10芯）（10mm2）

YY/5-433-012

圖樣標記

重量

比例

底圖總號

標記

處數

更改文件號

簽字

日期

B

簽   字

設計

標準化

共  1   張

第  1  張

校對

批 準

安徽遠洋儀表電纜有限公司

日   期

審核

工藝

日 期

以上是遠洋儀表電纜有限公司為大家介紹的有關KVVP2/KVVP3控制電纜結構圖示，歡迎您的來電咨詢更多相關信息！
